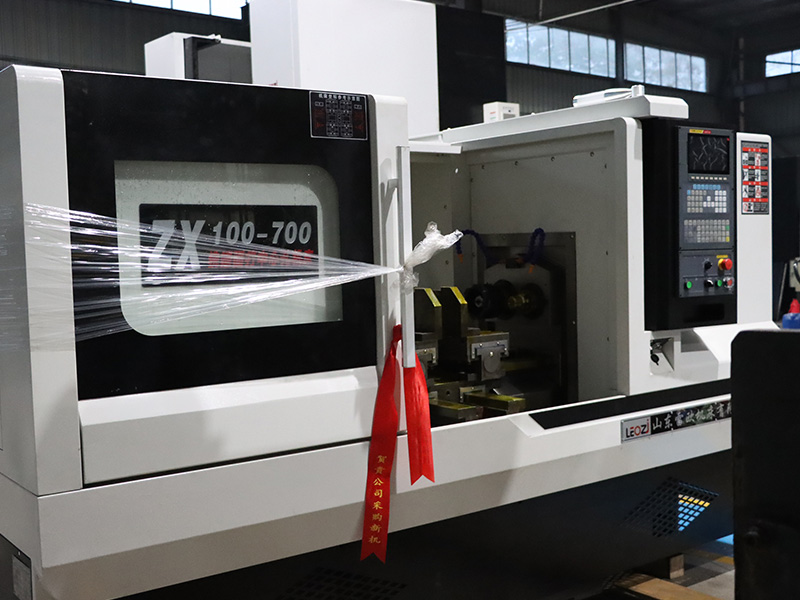

ZX100-700铣端面打中心孔数控铣打机-员工加班出货

一、产品简介与用途

       本机床进给轴为X、Y、Z三轴坐标控制，通过伺服马达驱动，实现对各种轴类零件进行一次性装夹，同时完成两端面的铣削、钻中心孔等加工工序，精度高，生产效率高。适合轴类零件的批量生产。

二、机床布局及动作描述

      布局：本机床为卧式三轴布局，采用三套数控滑台完成加工两端面、两端面中心孔。控制单元采用三轴数控系统控制X、Y、Z轴。X、Z轴数控滑台完成两端面铣削、钻中心孔、进退刀动作，在左、右滑台上各置1套铣、钻动力头， 由数控编程调整主轴转速进行端面铣削和钻中心孔等加工。与X、Z滑台呈90°垂直布置的Y轴工作台上装有一套液压夹爪，工件由人工上下料，油压夹紧，自动完成工件加工。
